Управління радарами
Розділ Radar Management призначений для підключення, налаштування та адміністрування радарів у системі SkyHunter.
Радари використовуються для:
- 📡 отримання повітряних треків
- 🎯 виявлення та супроводу цілей
- 🛰️ передачі радарних даних екіпажам
- 🗺️ відображення повітряної обстановки на мапі
- 🧭 уточнення навігаційної ситуації під час роботи БПЛА

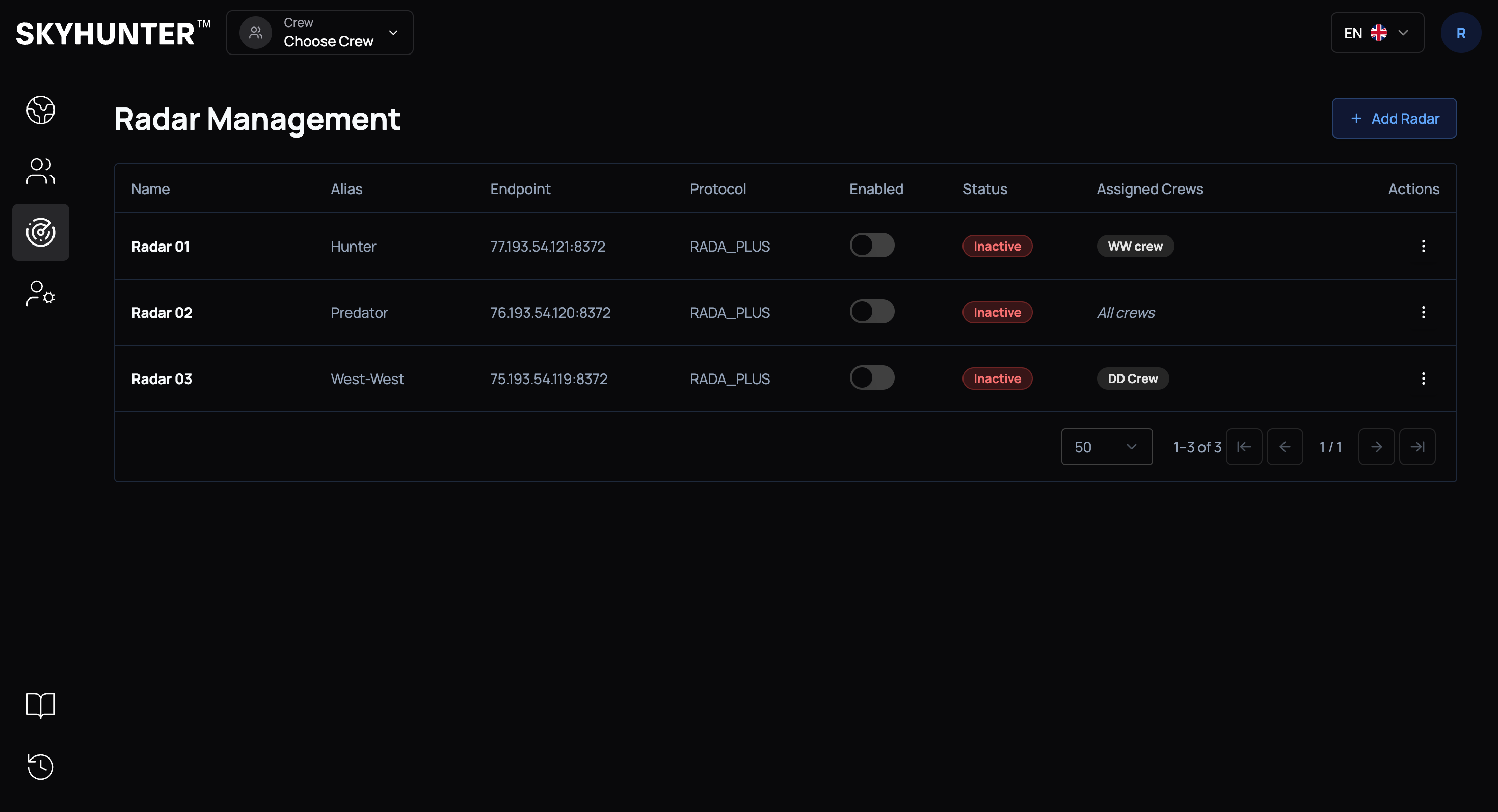

Головний екран Radar Management
На головному екрані відображається список усіх доданих радарів.
Якщо радари ще не додані, у таблиці відображається повідомлення:
No radars foundТаблиця містить основну інформацію про кожен радар.
| Поле | Опис |
|---|---|
| Name | Назва радара в системі |
| Alias | Коротка назва або позивний радара |
| Endpoint | IP-адреса та порт підключення |
| Protocol | Протокол інтеграції |
| Enabled | Перемикач активації радара |
| Status | Поточний стан радара |
| Assigned Crews | Екіпажі, яким доступний радар |
| Actions | Меню дій з радаром |
Додавання радару

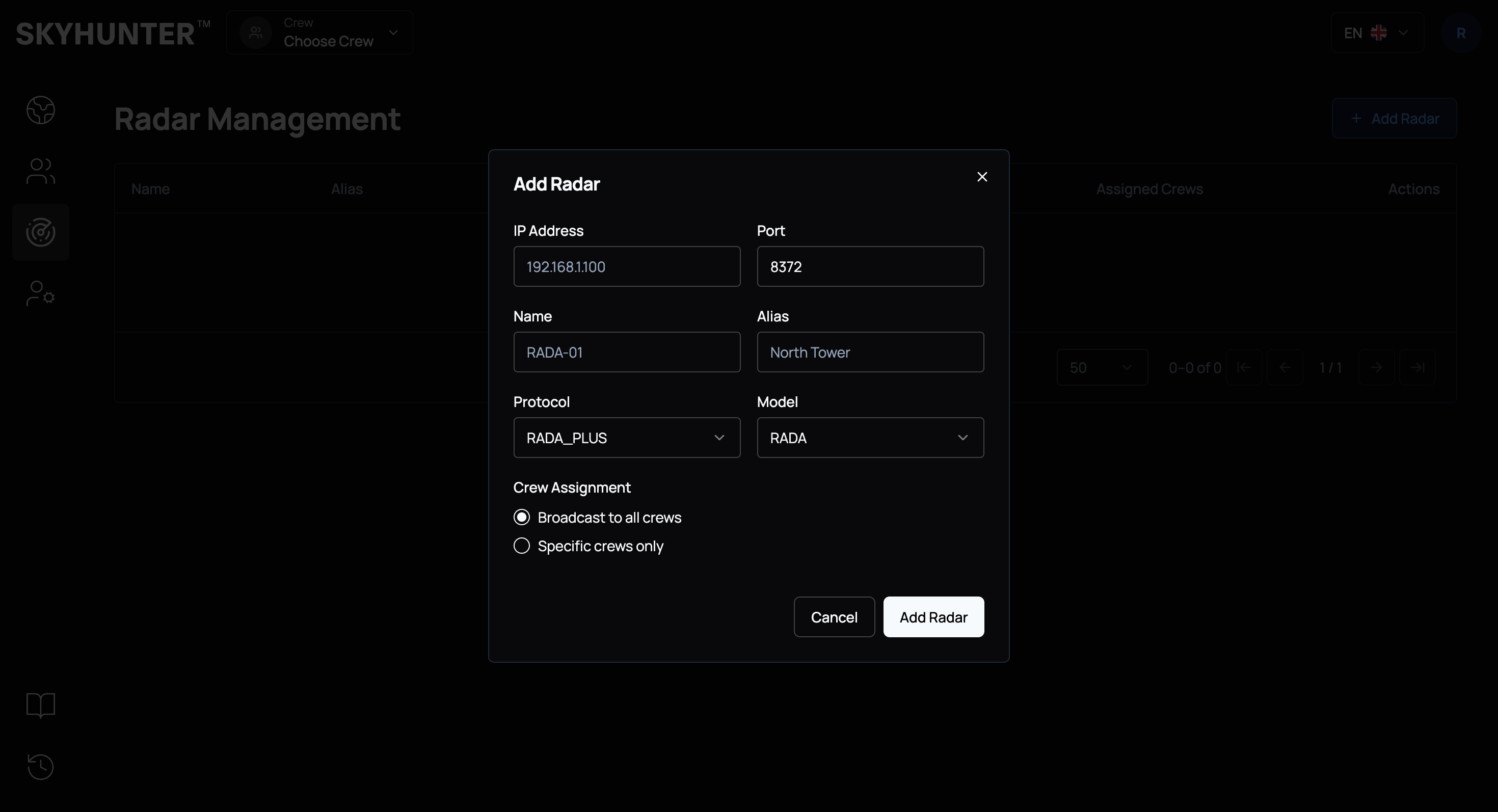

Щоб додати новий радар, натисніть кнопку Add Radar
Після цього відкриється модальне вікно для заповнення параметрів радара.
| Поле | Опис | Приклад |
|---|---|---|
| IP Address | IP-адреса, надана адміністратором VPN-мережі ZeroTier | 78.193.54.121 |
| Port | Порт підключення | 8372 |
| Name | Унікальна назва радара | RADA-000 |
| Alias | Коротка назва або позивний | Oborona |
| Protocol | Протокол інтеграції | RADA_PLUS |
| Model | Модель радара | RADA |

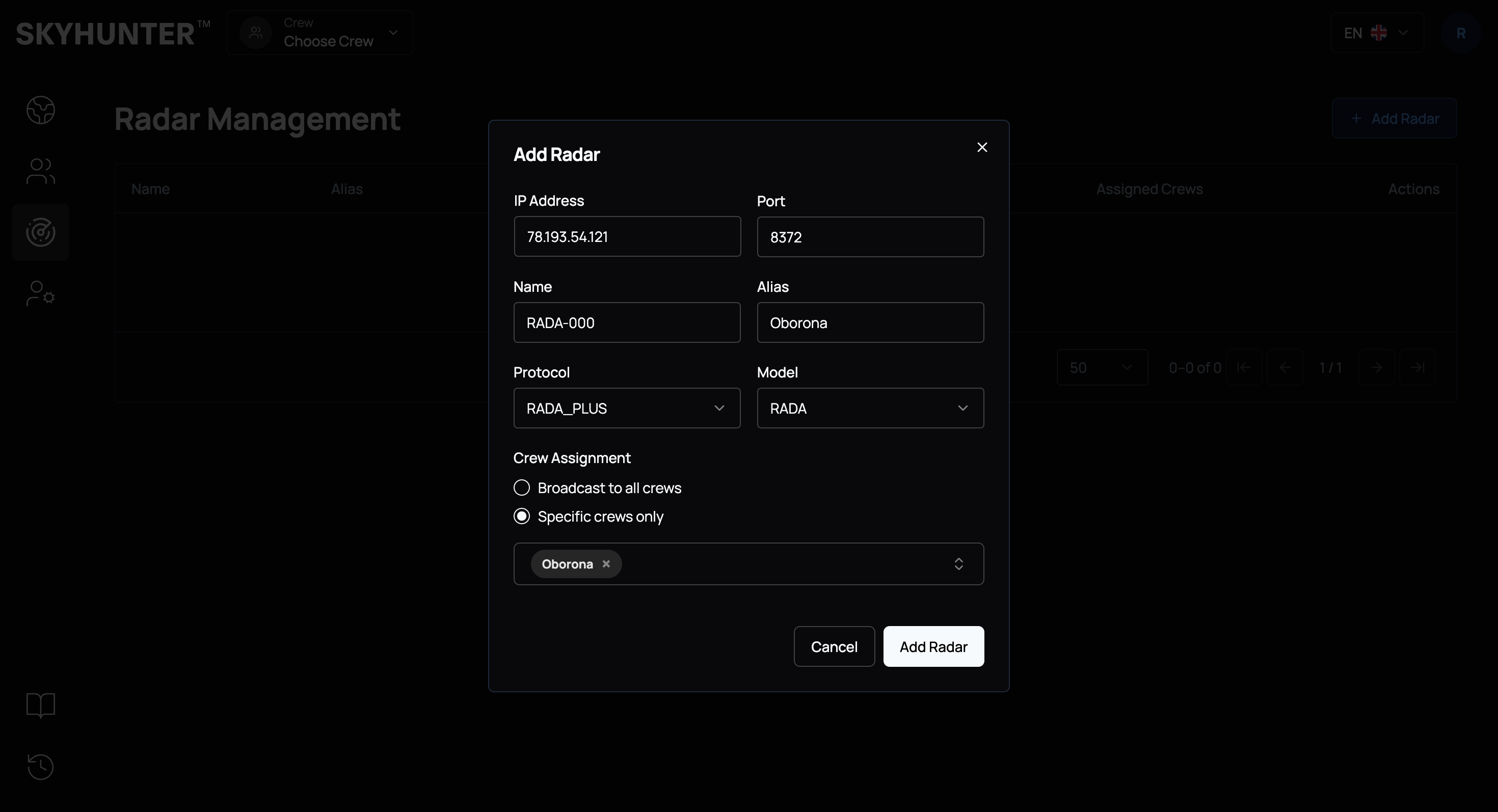

Після заповнення параметрів необхідно визначити, яким екіпажам буде доступний радар. Доступні два режими:
| Режим | Опис |
|---|---|
| Broadcast to all crews | Радар доступний усім екіпажам |
| Specific crews only | Радар доступний лише обраним екіпажам |
Після успішного створення радар зʼявиться у таблиці.
Статус радара
Статус радара показує, чи отримує система дані від цього джерела.
| Статус | Значення |
|---|---|
| 🟢 Active | Радар активний і передає дані |
| 🔴 Inactive | Радар не передає дані або підключення відсутнє |
Якщо радар має статус Inactive, радарні треки не надходять до системи.

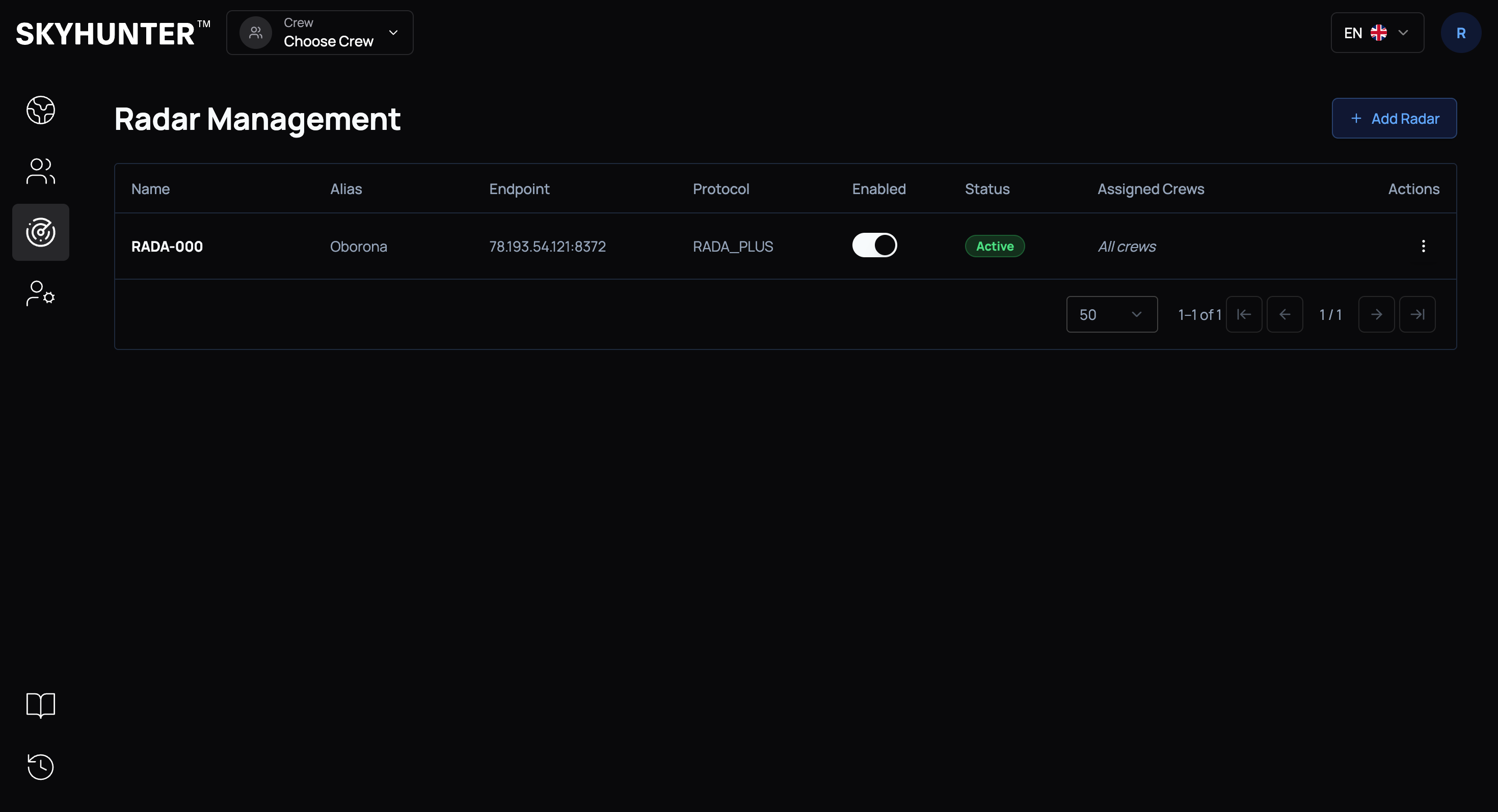

Після фізичного підключення радару статус зміниться на Activ і він почне передавати дані радарних треків.

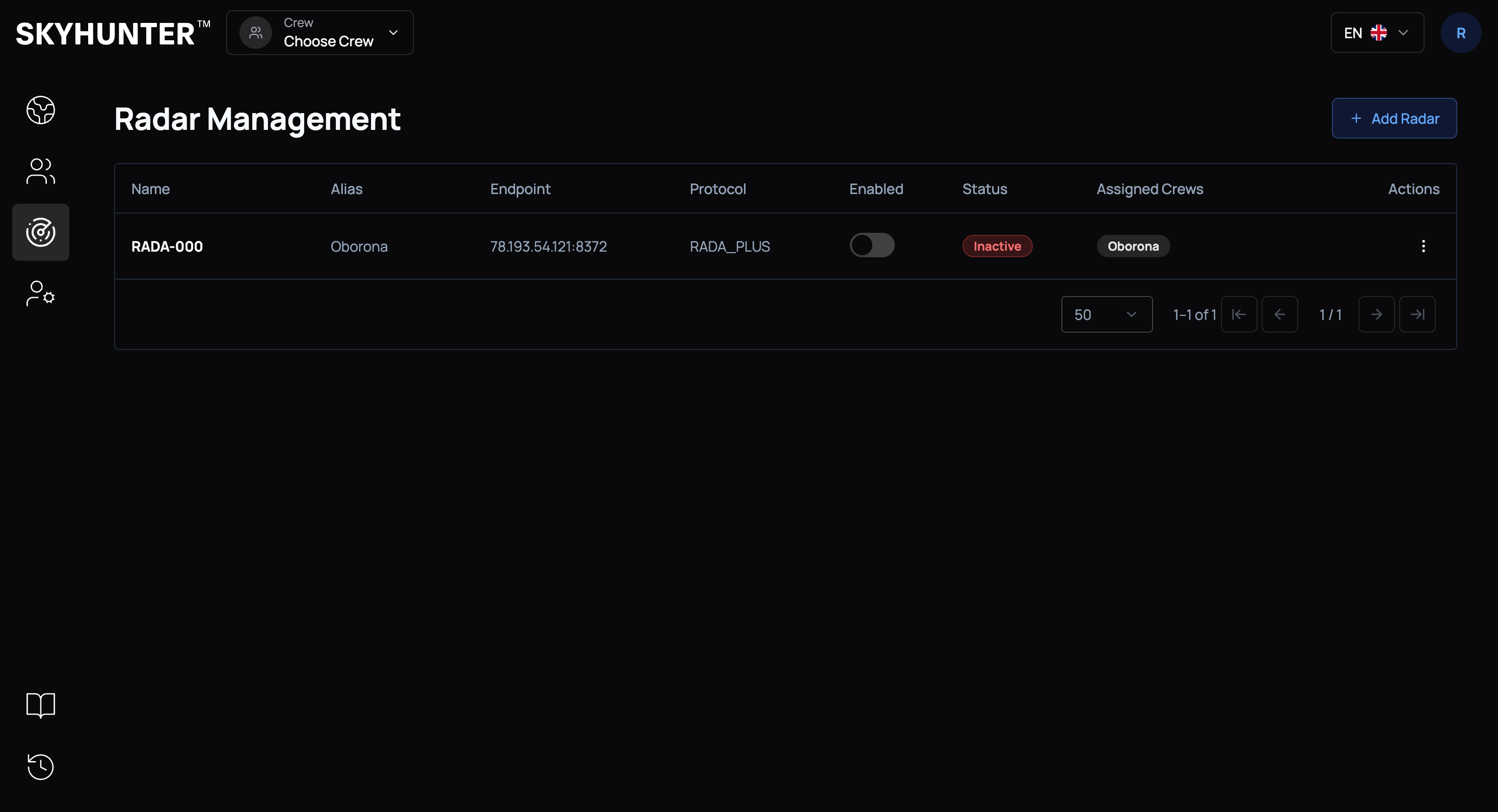

Перемикач Enabled використовується для увімкнення або вимкнення радара без видалення його конфігурації.

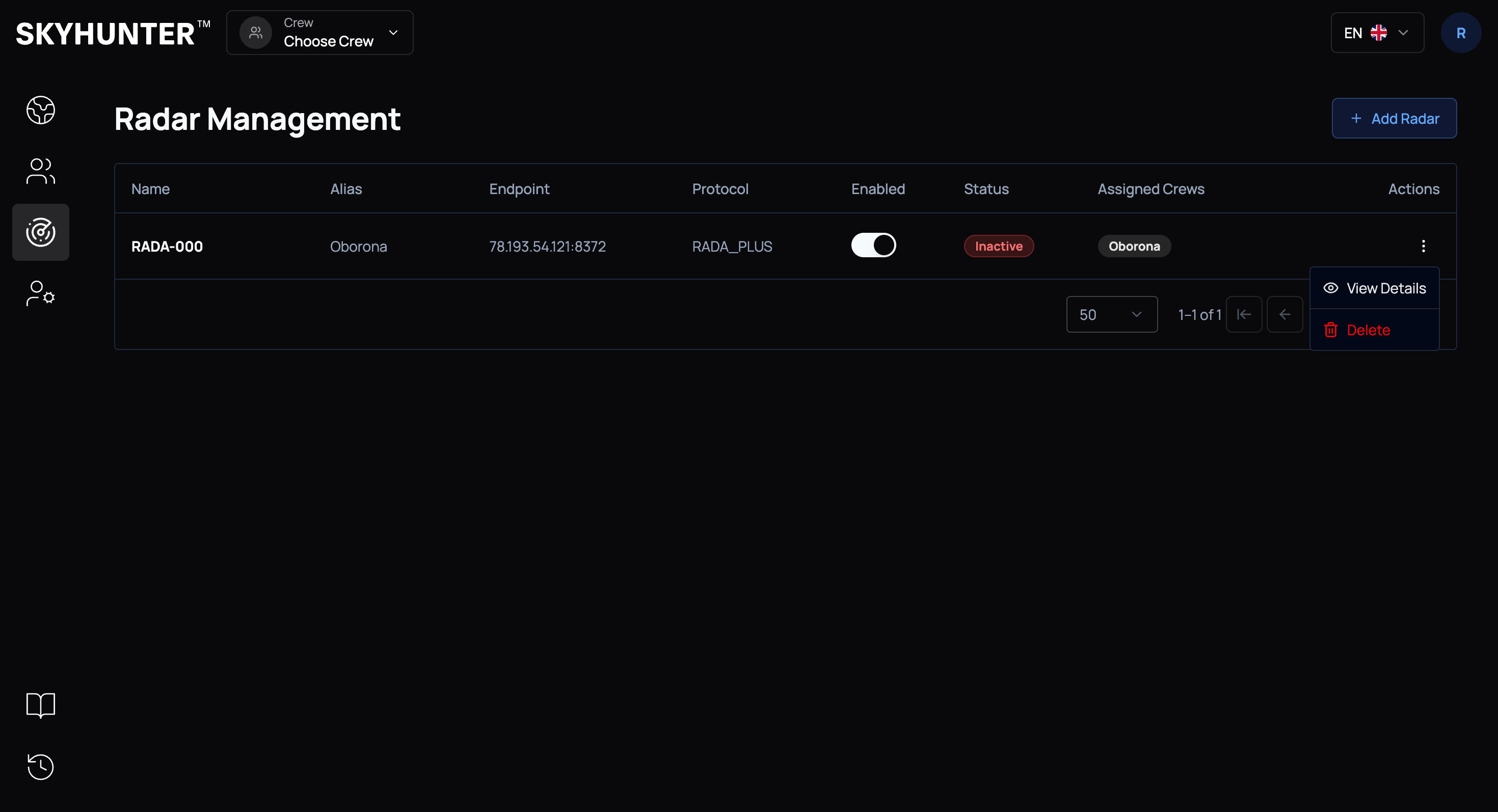

Меню дій
Для кожного радара доступне меню Actions.
У меню доступні дії:
| Дія | Опис |
|---|---|
| View Details | Відкрити сторінку деталей радара |
| Delete | Видалити радар |

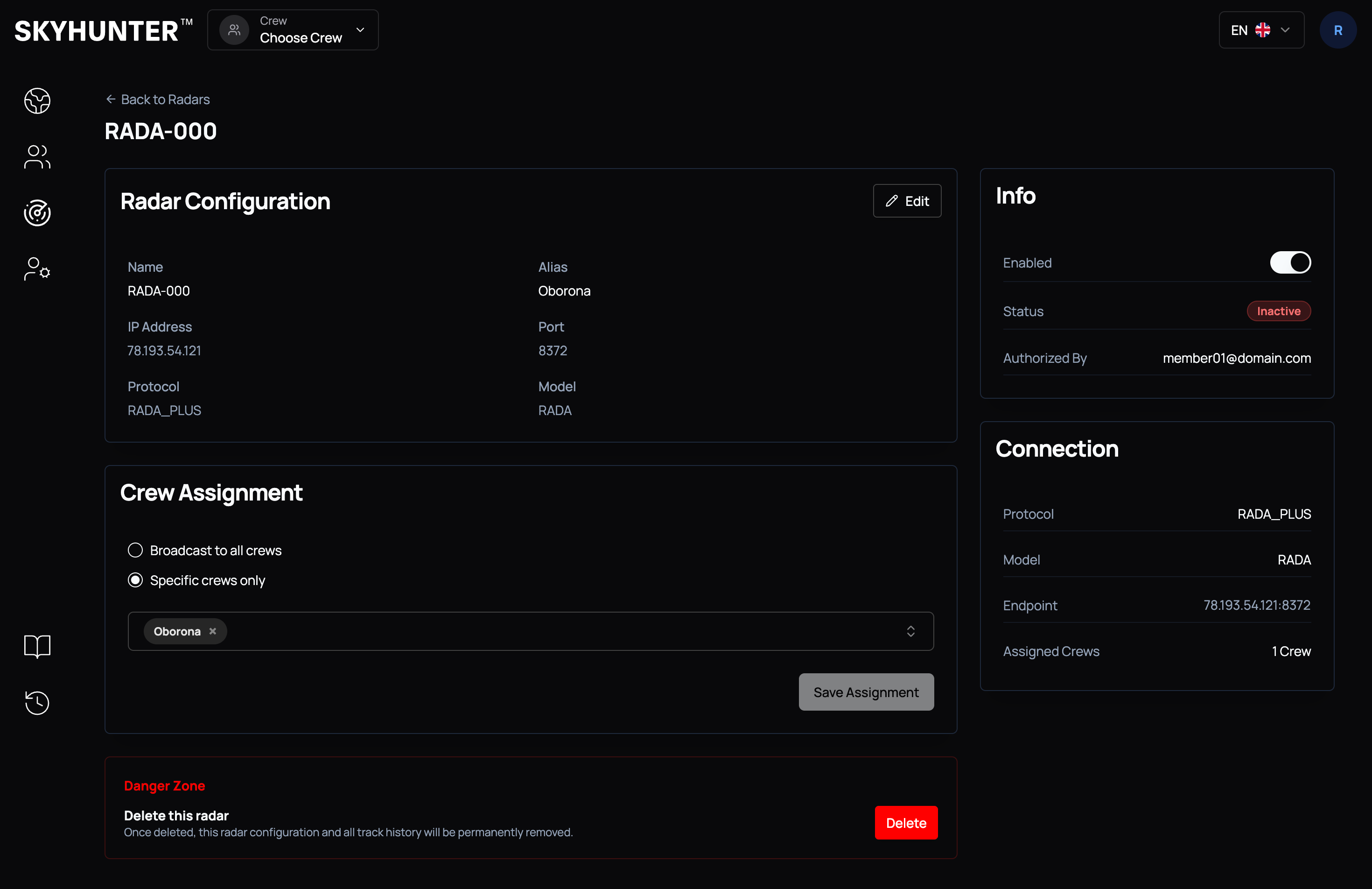

На сторінці деталей радару можна:
- переглянути інформацію по радару
- змінити конфігурацію радару
- додати/видалити екіпажі
- видалити радар

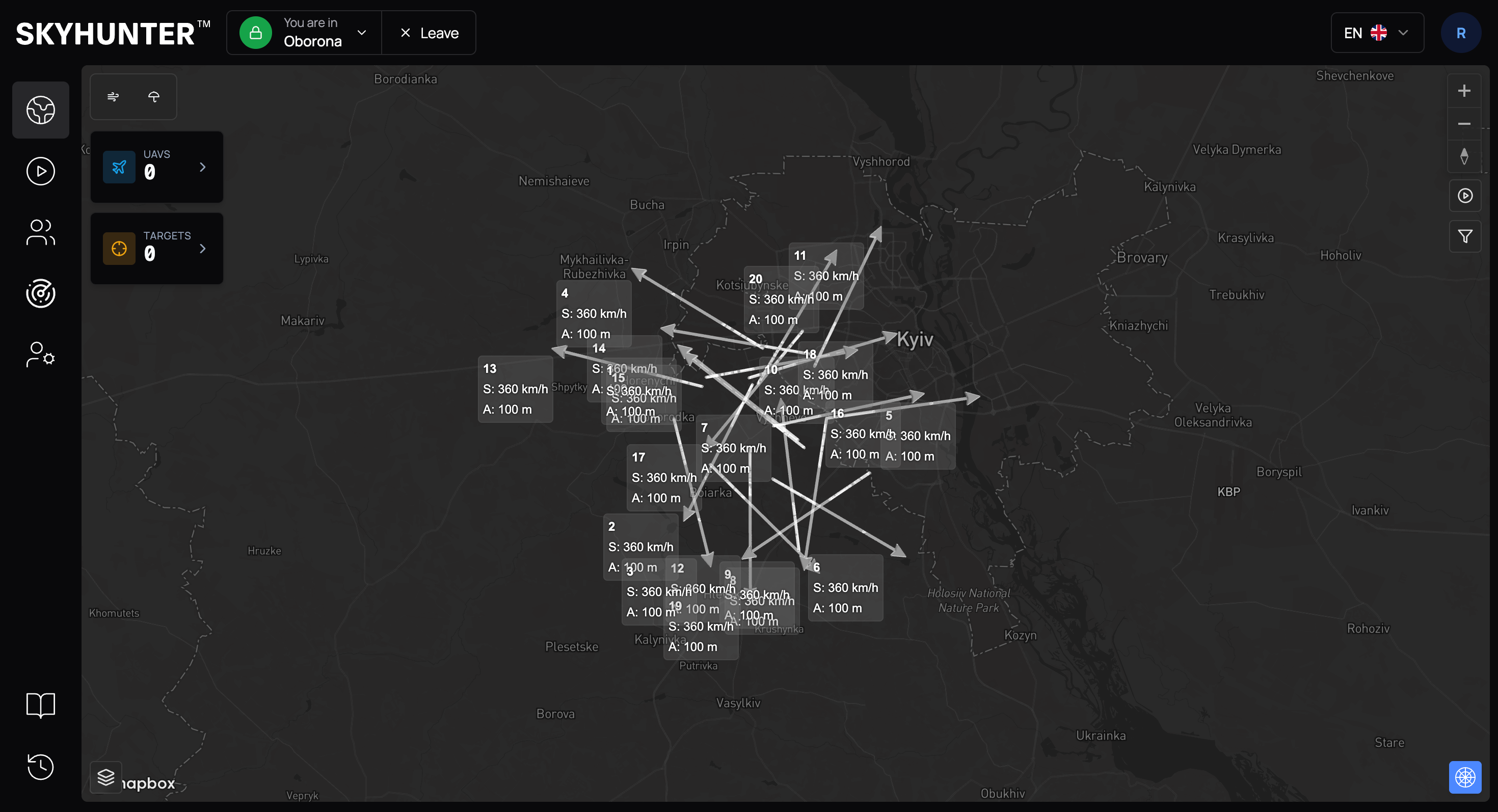

Відображення радарних треків на мапі
Після успішного підключення радара його треки відображаються на мапі.
Радарні треки відображають повітряні обʼєкти та напрямок їхнього руху.
Рекомендації операторам
- Використовуйте зрозумілі назви радарів, наприклад
RADA-000,RADA-North,RADA-East. - Перевіряйте правильність IP Address та Port перед активацією.
- Використовуйте Specific crews only, якщо радар має бути доступний лише окремому екіпажу.
- Не видаляйте активний радар під час операційної роботи.
- Якщо статус радара Inactive, перевірте мережеве підключення, endpoint та стан самого радара.
- Після зміни призначення екіпажів натискайте Save Assignment.
